活性炭吸附箱的焊接步驟與注意要點

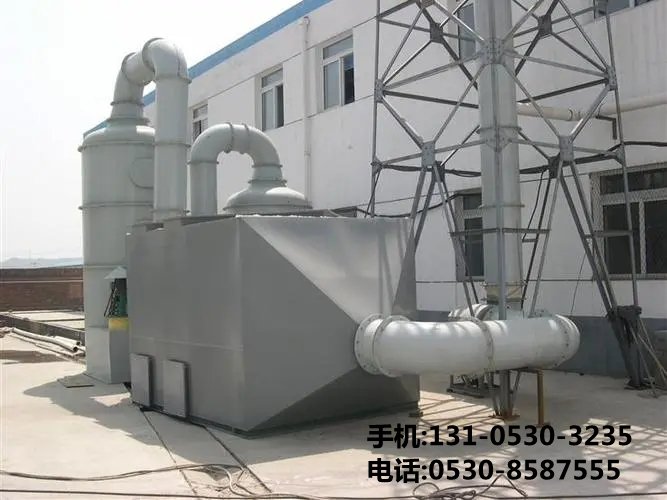

活性炭吸附箱作為工業廢氣處理系統中的關鍵設備，其密封性和結構強度直接關系到運行效果與安全性。而焊接質量則是決定這些性能的核心環節。本文將從專業角度詳細解析活性炭吸附箱的焊接流程、技術規范及關鍵注意事項，幫助技術人員實現高質量的焊接作業。



 一、前期準備工作

 材料確認與預處理

1. 材質選擇：***先選用Q235B或304不銹鋼板材（根據工況腐蝕性要求），厚度≥3mm以保證剛性；型材框架多采用方鋼或槽鋼加固。所有原材料需附帶合格證，確保符合GB/T標準。

2. 表面清理：使用角磨機徹底去除切割邊緣的毛刺、氧化皮及油污，直至露出金屬光澤。殘留雜質會導致氣孔缺陷，降低焊縫結合強度。建議用丙酮擦拭接縫區域二次清潔。

3. 坡口制備：V型坡口角度保持60°~70°，鈍邊留1~2mm間隙，保證熔深穿透但不燒穿基材。自動焊時可采用機械銑邊工藝提升精度。



 工裝夾具定位

采用模塊化組裝平臺配合可調支撐塊固定工件，重點控制以下公差：

 相鄰板面平面度≤1.5mm/m

 箱體對角線長度差＜3‰

 法蘭接口垂直度偏差不超過±1°

通過激光水準儀實時監測變形情況，必要時增設反變形預置裝置。



 二、標準化焊接工藝流程

 打底焊層（關鍵質量控制點）

 工序階段  工藝參數                 操作要點



 點固焊     電流80~100A，短弧脈沖模式  每段焊逢均布3~5處定位點

 連續施焊   鎢極氬弧焊（TIG）         添加Φ2.5mm鈰鎢棒，拖把運條法

           保護氣體流量8~12L/min     層間溫度控制在150℃以內

***別注意：起弧和收弧必須在坡口內完成，禁止隨意引燃以免產生未熔合缺陷。每段焊縫完成后立即清除氧化物渣殼，為蓋面焊做準備。

填充與蓋面焊接

推薦采用混合氣體保護焊（MAG）：

 混合比Ar+CO?=98%+2%，減少飛濺現象

 焊絲選用ER308LSi（不銹鋼工況）或ER506（碳鋼工況）

 擺動方式采用月牙形軌跡，擺幅寬度不超過電極直徑的3倍

 多層多道焊時，各層間接頭錯開距離≥20mm，防止應力集中



對于異種材質接頭（如碳鋼與不銹鋼復合結構），應在過渡區增設鎳基堆焊隔離層，有效避免晶間腐蝕。

 三、核心注意事項與風險防控

變形控制策略

1. 分段退焊法：將周長***于4m的箱體分割成若干施工段，遵循“對稱施焊、逆向分段”原則。例如先焊前端板→右側板→后端板→左側板的循環順序。

2. 剛性固定補償：在箱體內部臨時加設十字加強筋板，待全部焊接完成后拆除磨平。實測數據顯示該方法可使整體變形量降低約40%。

3. 熱輸入管理：嚴格控制線能量≤25kJ/cm，層間間歇時間不少于環境降溫至80℃以下再繼續施焊。



常見缺陷防治指南

 缺陷類型        產生原因                   解決方案



 咬邊            電弧過長/速度過快          調整焊槍角度至75°斜向推進

 氣孔            濕度超標/氣體覆蓋不足      烘箱預熱至120℃后再施工

 未焊透          裝配間隙不均               X光探傷抽檢合格率須達99%

 弧坑裂紋        收弧過快無填充             采用回焊熄弧法修補弧坑



精密檢測手段

完成焊接后必須進行：

目視檢查：焊縫余高0~2mm，寬度均勻一致

滲透檢測(PT)：著色劑停留時間≥30分鐘無擴散為合格

氣密性試驗：充壓至設計壓力的1.5倍保壓30分鐘，泄漏率＜0.1%/h

尺寸復測：關鍵受力部位用三維坐標儀校準形位公差



 四、***殊工況應對方案

當遇到非標異形結構（如錐臺過渡段、加強筋交錯節點）時，應采取如下措施：

局部預熱至100~150℃消除應力集中

改用小直徑焊條（φ2.5mm）配合窄間隙坡口設計

實施多層錘擊消應力處理，每層焊后用橡膠錘沿焊縫方向輕敲

復雜曲面部位建議采用機器人自動跟蹤焊接系統，確保軌跡精度±0.2mm



 五、安全防護體系構建

整個作業過程須嚴格執行三級防護標準：

?個人防護：焊接面罩（遮光號≥9）、耐高溫手套、通風頭盔

?環境控制：強制排風量＞30m³/h·人，粉塵濃度＜5mg/m³

?應急準備：現場配備干粉滅火器、急救箱及沖洗設備，每兩小時輪換作業人員防止職業傷害



通過規范化的焊接工藝與全過程的質量管控，能夠確保活性炭吸附箱的結構強度、密封性能和使用壽命達到設計要求。實際案例表明，遵循上述標準的設備在連續運行三年后仍能保持95%以上的凈化效率，且無可見變形或泄漏現象。建議施工單位建立完整的焊接檔案數據庫，持續***化工藝參數，為不同工況下的定制化生產提供技術支持。
