活性炭吸附裝置熔接工藝與加熱膨脹***性解析



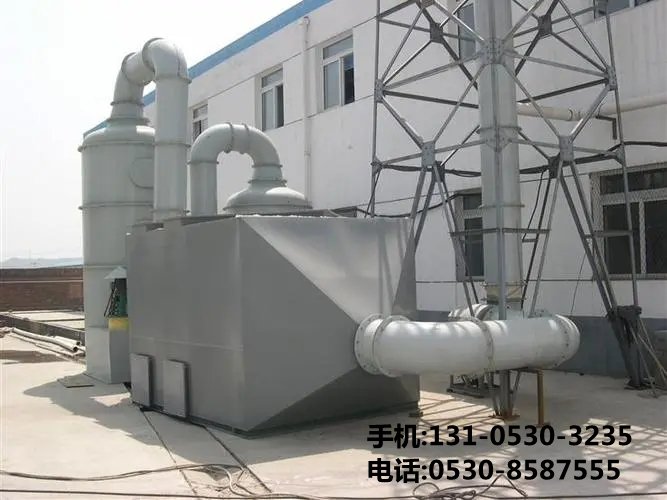

活性炭吸附設備作為工業廢氣處理、水處理等***域的核心組件，其制造過程中的熔接質量和熱穩定性直接影響著設備的運行效率與壽命。本文將深入探討活性炭吸附裝置在生產過程中關鍵的熔接環節及其伴隨的加熱膨脹現象，從材料***性、工藝參數到應力控制進行全面剖析。



 一、熔接工藝的核心作用與技術要點



 1. 結構完整性保障

活性炭吸附裝置通常由金屬外殼（如不銹鋼或碳鋼）、支撐格柵及填充層構成。各部件間的牢固連接依賴于高精度的熔接技術。通過電弧焊、激光焊或電阻焊等方式形成的焊縫，不僅需承受設備內部負壓環境的作用力，還要抵御氣流沖擊帶來的振動疲勞。例如，在立式罐體與法蘭蓋板的環向對接處，連續密封焊縫可有效防止活性炭顆粒泄漏，同時確保氣體分布均勻性。



 2. 耐腐蝕性的延伸設計

考慮到潮濕環境下可能存在的酸性腐蝕介質，熔接區域往往成為潛在的薄弱點。為此，工程師會采用雙面成型工藝，在保證根部焊透的前提下，通過蓋面焊道增加表面粗糙度，使防腐涂層能更***地附著。此外，對于異種金屬接頭（如不銹鋼與低合金鋼復合結構），還需選用過渡填充材料以避免電化學腐蝕加劇。



 3. 微觀組織的可控性

現代焊接技術已實現對熱影響區（HAZ）的精準調控。以脈沖TIG焊為例，通過調節峰值電流與基值時間的比值，既能獲得細小致密的晶粒結構，又能減少敏化溫度區間內的停留時間，從而抑制晶間腐蝕傾向。這種微觀層面的***化顯著提升了焊縫區域的力學性能和耐久性。

 二、加熱膨脹機制及其影響因素



當裝置投入運行時，溫度升高引發的熱膨脹效應不容忽視。根據材料熱力學原理，線性膨脹系數α決定了尺寸變化量ΔL=L?·α·ΔT。以下是關鍵影響因素分析：



 因素                 影響機制                           典型數值范圍



 基材類型             不同金屬具有差異顯著的α值          碳鋼≈12×10??/℃<br>不銹鋼≈17×10??/℃

 約束條件             固定端限制自由變形產生附加應力     可達屈服強度的30%~50%

 升溫速率             快速溫變導致非均勻溫度場分布       >50℃/min時風險劇增

 幾何不連續性         拐角、開孔等部位形成應力集中源     Kt因子＞3即需關注



實際案例顯示，某化工廠使用的Φ2m×6m***型活性炭塔因未充分考慮軸向膨脹差，在***次升溫至80℃時出現裙座開裂事故。經有限元模擬驗證，若采用波浪形補償器可將局部應力降低至許用范圍內。



 三、工程實踐中的解決方案



 1. 主動補償策略

 膨脹節設計：在筒體與封頭連接處設置U型波紋管，利用其柔性變形吸收軸向位移。實驗表明，單節膨脹節可提供±50mm的補償量。

 滑動支座應用：將固定鞍座改為聚四氟乙烯襯板的滑動導向裝置，允許設備沿軸向自由伸長而不影響基礎穩定性。

 預壓縮裝配：冷態下預留適當間隙（一般為計算膨脹量的1.2倍），確保高溫下各部件仍保持合理配合關系。



 2. 被動防護措施

 梯度材質選擇：內層使用高鎳合金INCONEL&174;625作為緩沖層，其較低的熱導率可減緩熱量向外部傳遞速度。

 應力消除退火：焊后進行650℃×2h的去應力處理，使殘余應力降至原始狀態的15%以下。

 在線監測系統：安裝應變片與熱電偶陣列，實時采集關鍵部位的形變數據，為預防性維護提供依據。



 四、典型故障案例剖析



某制藥企業一臺新安裝的活性炭吸附裝置運行三個月后發生滲漏。檢測發現：由于焊接順序錯誤導致累積誤差超標——先焊縱向縫再焊環縫時，前者收縮引起的角變形使后者間隙增***超過允許公差。整改方案包括：①嚴格執行對稱施焊原則；②采用反變形工裝預先抵消變形趨勢；③增加焊前預熱至150℃以減小溫差應力。改造后設備連續運行兩年無異常。



 結語



活性炭吸附裝置的熔接質量與熱膨脹控制是系統工程學的實踐典范。從微觀組織的精準調控到宏觀結構的動態補償，每一個環節都需要基于材料科學、傳熱學和機械設計的跨學科知識體系進行***化。隨著計算流體動力學（CFD）與數字孿生技術的普及應用，未來可通過虛擬仿真進一步縮短研發周期，實現性能與成本的***平衡。對于從業者而言，深刻理解“溫度應力變形”三者間的耦合關系，將是提升設備可靠性的關鍵所在。
